Description

Applications typiques:

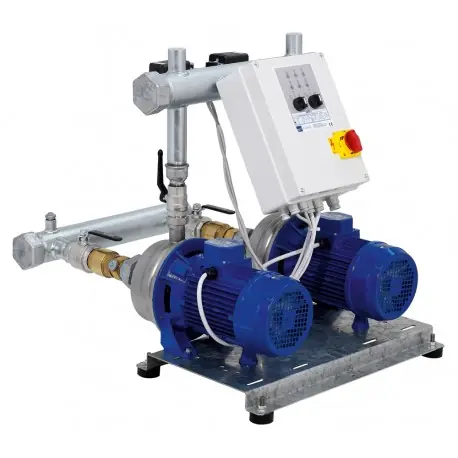

La base du groupe est en acier zingué ainsi que les collecteurs. Le collecteur de refoulement est prévu pour accueillir éventuellement deux réservoirs à membrane du type vertical, sur celui-ci sont montés deux pressostats, le tableau électrique et un manomètre. Chaque électropompe a en aspiration une vanne sectionneuse et un clapet de non retour, avec possibilité de branchement à un alimentateur d’air et elle est munie d’une autre vanne sectionneuse sur le refoulement.

Panneau de protection et de commande avec marque CE:
Composants marqués IMQ et VDE
Circuit auxiliaire à très faible tension
Allumage et arrêt des moteurs sont commandés par deux pressostats
Le raccordement est possible à des flotteurs, ou pressostat de minimum, pour éviter le fonctionnement en conditions de manque d’eau en aspiration
Il y a un dispositif qui inverse l’ordre d’activation des pompes à chaque démarrage
Alimentation:monophasée 230V, 50Hz
Démarrage direct
Fusibles de protection circuit de puissance
Fusibles de protection circuit auxiliaire
Degré de protection IP 55
Sectionneur général de ligne avec blocage de porte
Interrupteurs aut. – 0 – man. pour chaque pompe
Reset protection thermique
Led voyant:
– présence réseau
– moteur en service
Pré-installation sortie alarme
Sur demande, il est possible d’utiliser des panneaux en versions spéciales

Principes de fonctionnement:
Le prélèvement ou dans tous les cas la sortie d’eau de l’installation, avec pompes arrêtées, provoque la diminution de la pression et entraîne la fermeture du contact du pressostat avec étalonnage plus élevé qui provoque le démarrage de la première électropompe. Si le flux en sortie est supérieur au débit d’une pompe, la pression continue à descendre jusqu’à causer la fermeture du contact du deuxième pressostat et le démarrage de la deuxième pompe. La fin de la distribution ou la réduction du flux en sortie provoque l’augmentation de la pression dans l’installation avec ouverture des contacts des pressostats et l’arrêt échelonné des pompes. Linversion de l’ordre d’allumage des moteurs réduit le nombre de démarrages horaires des pompes simples, il en découle une utilisation homogène. En raccordant au panneau un flotteur ou un pressostat de minimum (tant pour le cas de prélèvement depuis réservoir de première récolte que depuis circuit hydraulique), on évite que se produise la cause la plus fréquente de panne des électropompes: le manque d’eau en aspiration.

Matériaux:
Version AISI 304
Corps pompe, roue, arbre, diffuseur et disque porte-joint en EN 1.4301 (AISI 304) Version (L) AISI 316
Corps de pompe, roue, arbre, diffuseur et disque porte-joint en AISI 316

Accessoires:
Réservoir daccumulation deau à membrane: conformément aux conditions dinstallation

Fournitures:
Installation de surpression prête à être raccordée, avec fonctionnement et étanchéité testés en usine
Emballage
Instructions de montage, utilisation et entretien
