Description

Applications:

Les applications typiques des groupes de surpression de la série GPE sont:
Alimentation en eau pour les réseaux de distribution, copropriétés, écoles, hôtels, etc.
Alimentation en eau pour lindustrie en général
Irrigation des jardins, des parcs et des terrains de sport

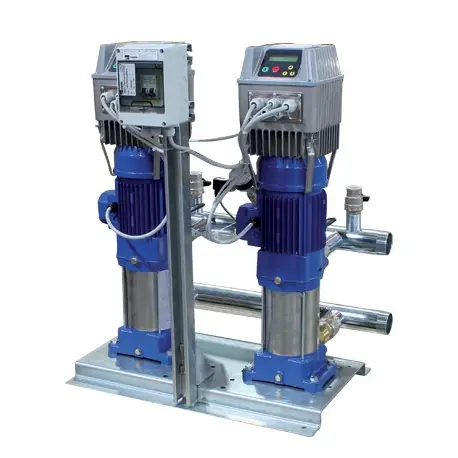

Équipement du groupe:
Deux pompes de la série CVM avec moteur asynchrone 2 pôles autoventilé, classe de rendement IE2 pour les moteurs triphasés à partir de 0,75 kW avec INVERTER de la série E-drive.
Système de commande: variation du débit grâce aux pompes avec convertisseur de fréquence.
Commande de chaque pompe par un système INVERTER avec transmetteur de pression et afficheur électronique de réglage.
Les composants en contact avec le liquide sont résistants à la corrosion.
Socle en acier galvanisé.
Collecteurs en acier zingué et sur demande AISI 304, AISI 316. Les collecteurs sont dimensionnés selon le rendement hydraulique global de linstallation de surpression.
Vanne darrêt sur le refoulement de chaque pompe.
Clapet anti-retour sur le refoulement.
Protection contre le manque deau de série.
Pré-équipement pour le raccordement du réservoir daccumulation eau du côté du refoulement.

Système de commande avec technologie INVERTER:
Edrive est un dispositif de contrôle et de protection des systèmes de pompage basé sur la variation de la fréquence dalimentation du moteur de la pompe.
Edrive peut être raccordé à toute pompe disponible dans le commerce, en gère le fonctionnement pour le maintien dune grandeur physique donnée (pression, débit ou température du fluide ou autre) en fonction de la variation des conditions dutilisation. Ainsi, la pompe est actionnée uniquement quand il le faut en évitant donc dinutiles gaspillages dénergie et en augmentant la durée de vie.
De plus, E-drive est en mesure de :
– Protéger le moteur contre les surcharges et contre la marche à sec
– Actionner le démarrage et larrêt progressif (soft-start et soft-stop) pour augmenter la durée de vie du système et réduire les pics dintensité,
– Fournir une indication du courant absorbé et de la tension dalimentation,
– Enregistrer les heures de fonctionnement et, en fonction de ces dernières, les alarmes éventuelles
– Contrôler une ou deux pompes à vitesse fixe (DOL : Direct On Line)
– Se connecter à dautres E-drive pour obtenir le fonctionnement combiné
Tension: Version MT
– Tension dalimentation: monophasée 230V
– Tension de sortie (pompe): triphasée 230V
– Tension de sortie (pompe): triphasée 400V
Fréquence dalimentation du réseau: 50 /60 Hz (±2%)
Température maximum de lenvironnement de travail avec charge nominale: 40°C (104°F)
Altitude maximum avec charge nominale : 1000 m
Indice de protection: IP55 (NEMA 4)
Sortie numérique à configurer N.O. ou N.F. :
1. signal de marche du moteur
2. signal dalarme
3. commande pompe DOL 1
4. commande pompe DOL 2
Entrée analogique, (10 ou 15 Vcc) :
1. 4-20 mA
2. 4-20 mA
3. 4-20 mA / 0 – 10 Vcc (à configurer)
4. 4-20 mA / 0 – 10 Vcc (à configurer)
4 entrées numériques configurables N.O. OU N.F. pour le démarrage et larrêt du moteur

Matériaux de la pompe:
Corps de pompe et support du moteur en fonte
Chemise extérieure en AISI 304
Roue et diffuseur en PPE+PS renforcé en fibres de verre
Cellules en PPE+PS renforcé en fibres de verre/PTFE
Arbre en AISI 416

Avantages:
Économies dénergie car le contrôleur module la pompe selon la demande de linstallation
Souplesse dutilisation
Réduction des coups de bélier grâce à un démarrage et un arrêt progressif
Meilleur confort dans les installations de chauffage, conditionnement et surpression
Courant de démarrage réduit
Permutation de la pompe alimentée à chaque redémarrage
Modulation de la vitesse sur les deux pompes pour un réglage optimal

Accessoires:
Réservoir daccumulation deau à membrane: conformément aux conditions dinstallation

Fourniture:
Installation de surpression prête à être raccordée, avec fonctionnement et étanchéité testés en usine
Emballage
Instructions de montage, utilisation et entretien
